專業驗料機

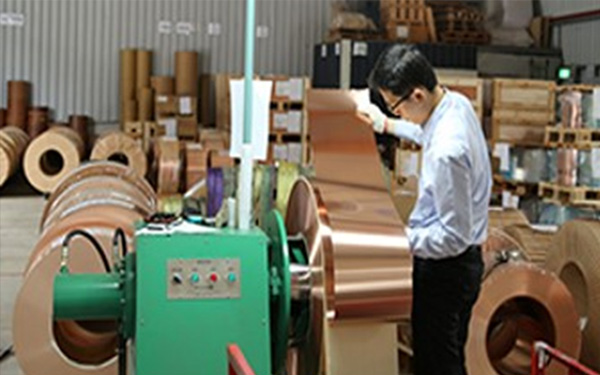

母料裁切前，確認材料質量狀況（初步確保材料性質）：
材料外觀、寬度、平整度、彎刀、毛邊

寬度、厚度尺寸檢驗

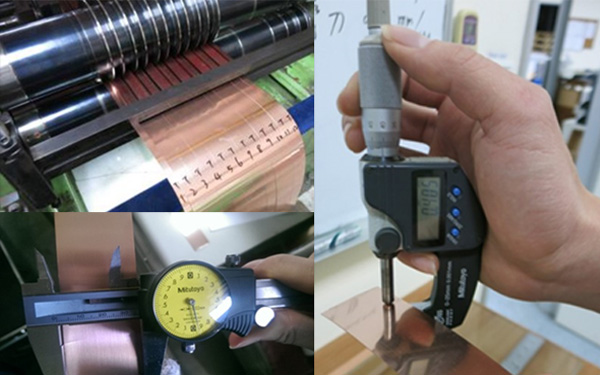

1.材料分條過刀后取樣品進行尺寸確認
2.使用分厘卡確認材料厚度尺寸是否符合客戶出貨標準
3.使用游標卡尺確認料寬尺寸是否符合客戶出貨

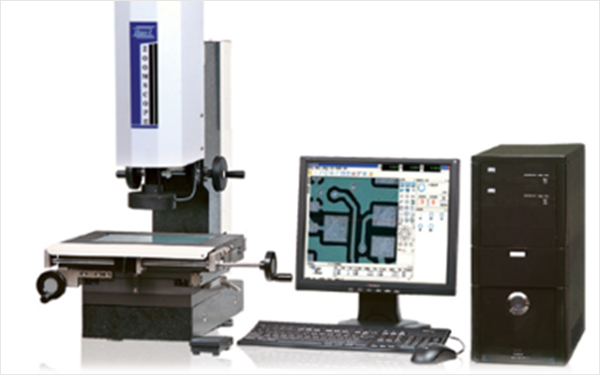

2.5D影像測量儀

功能：

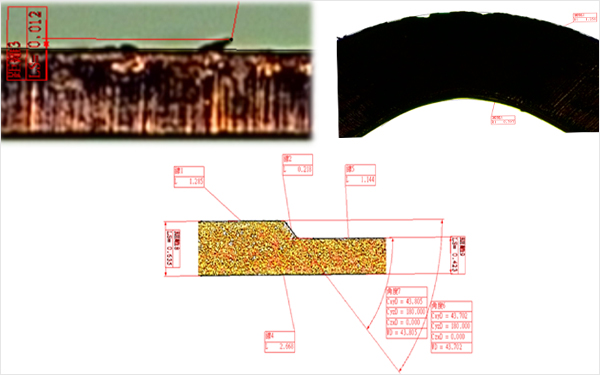

1.毛邊測量
2.產品折彎角度（內R）測量→判斷模具設計是否恰當
3.尺寸測量

毛邊（Burr）檢測

毛邊成因→模具間隙控制不良，材料延展性不同，模具鋒利性不同

毛邊測量：使用2.5D圖像量測儀

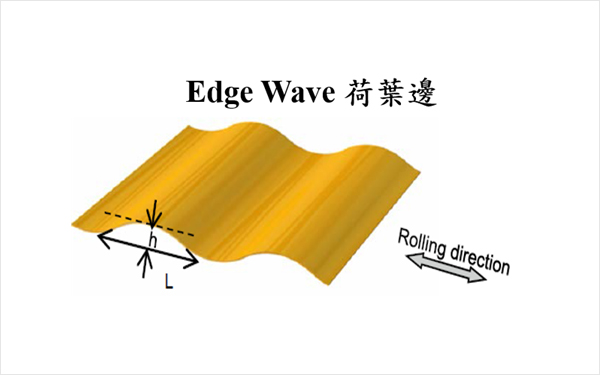

平整度檢測

平整度（波浪）不良原因→壓軋制程控制不當（造成應力不平均）

解決方法：張力消除或拉彎矯直

裁切后，厚薄規測量平臺與材料間距的高度
國際規范：2mm/1米以內（i.e. 1米長之樣品與平臺間距 < 2mm)

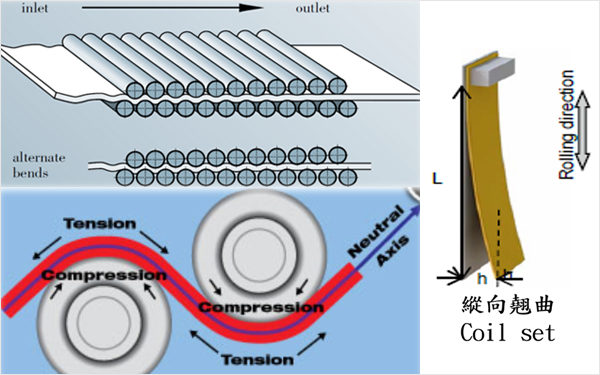

翹曲度檢測

翹曲度原因→材料壓延時，過大殘留應力

解決方法：低溫回火or拉彎矯直

翹曲度檢測平臺

國際規范：80mm/1米以內（i.e. 1米長的樣品，a < 80mm）

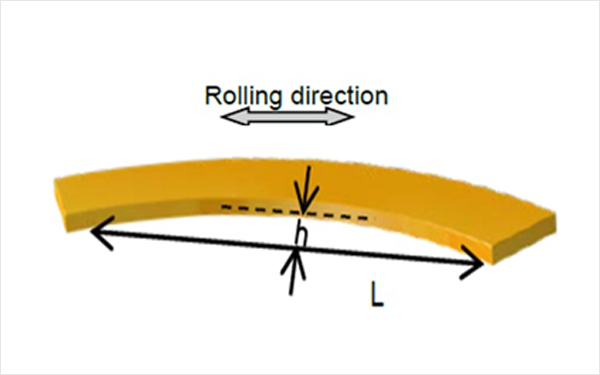

彎曲度檢測

使用厚薄規測量材料與鐵尺間間距

彎曲度不良原因→材料有波浪邊、材料厚度不平均
國際規范：3mm/1米以內（i.e. 1米長的樣品，間隙h < 3mm）

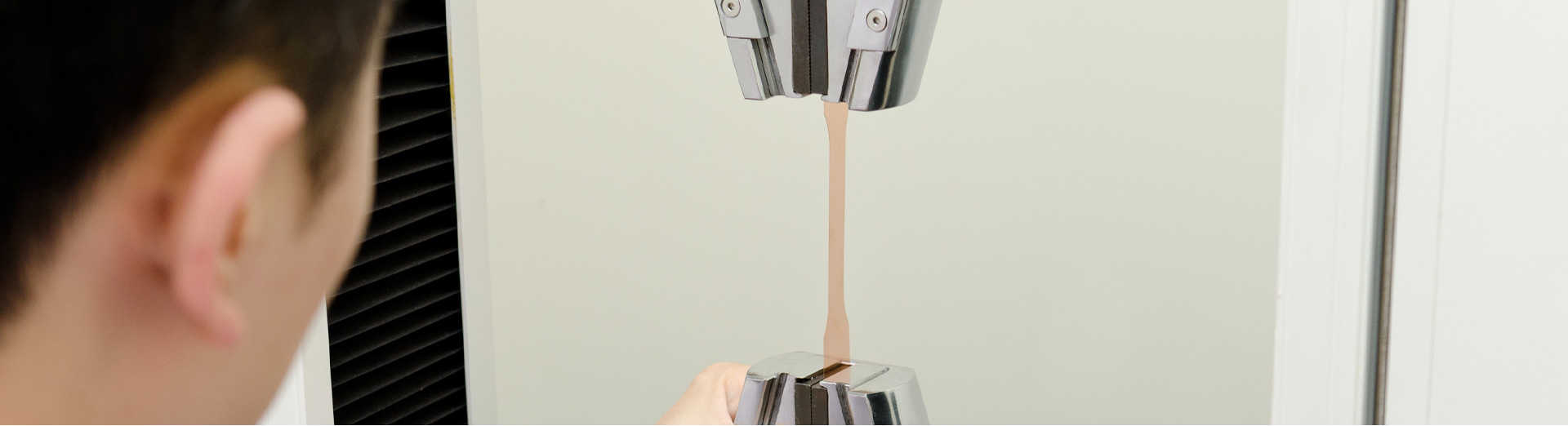

萬能拉伸測試機

拉伸強度越高→耐久（壽命）測試越好。
疲勞強度與拉伸強度成正比。

彈性系數越高→在彈片下壓行程量小的前提下，正向力越大。
一般降伏強度越高，正向力越大。

伸長率越高→拉伸抽引高度越高。

造成拉伸測試差異主因： a.材料尺寸是否符合國際規范b.試片有毛邊 c.試片是否夾緊d.試片斷裂位置是否在標距內

萬能拉伸測試機-測試片

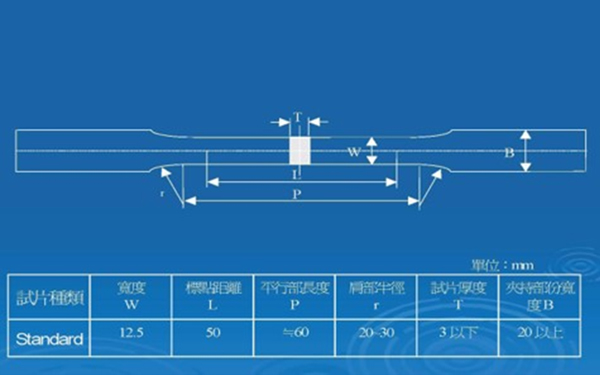

1.測試片尺寸如下圖
2.依據ASTM E8金屬材料拉伸試驗法，厚度在3mm以下
3.測試4種特性→抗拉強度（TS）

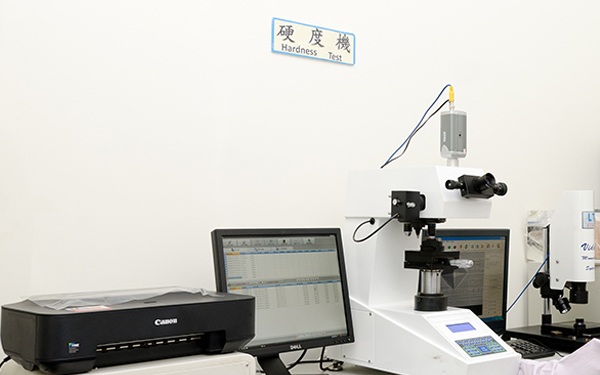

硬度測試機

硬度測試差異主因：
a.測試片是否平整
b.下壓荷重是否適當
c.十字對稱線是否對稱

依據ASTM E3微硬度（HV）測試方法，利用300g~500g之荷重測試
測試時間為10-15秒

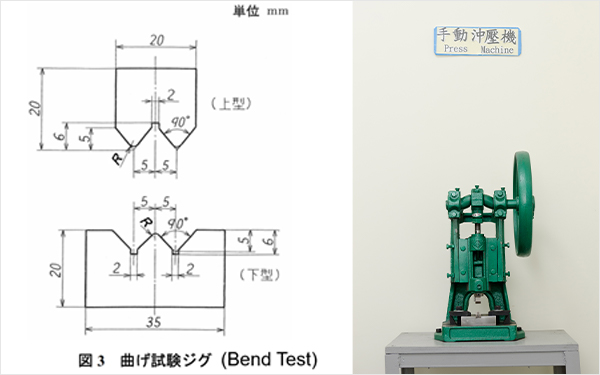

90度折彎測試

解材料成形時的抵抗破壞能力
將樣品放置在W字形模具做W型（90度）G/W跟B/W折彎測試
鎧蔚可測試之內側半徑R之模具：最小R = 0.05mm，最大R = 1.5mm

W型折彎在折彎處向外側拉伸變形，和V型折彎測試方式比較，W型折彎較為嚴苛

90度折彎測試

R:折彎處內側半徑
t:材料厚度

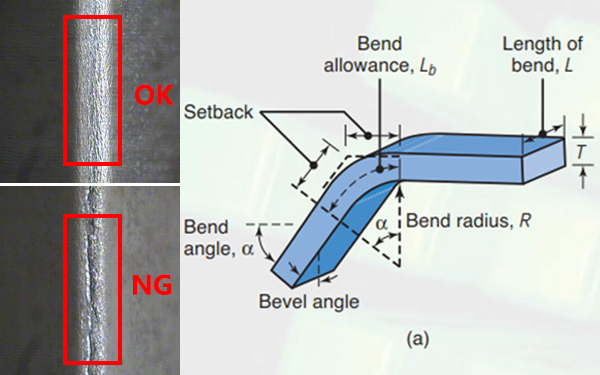

利用顯微鏡查看彎曲處外側是否有裂紋

（R/t）值越小
↓
折彎成型性越好

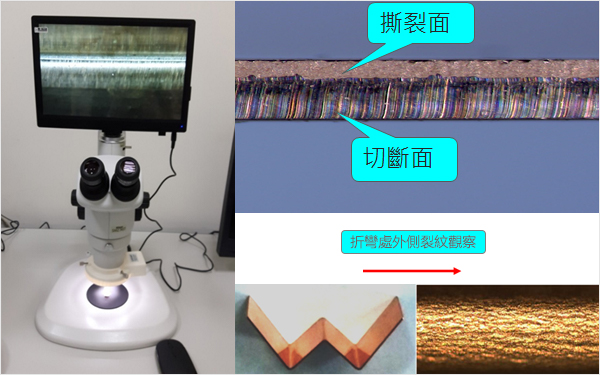

立體顯微鏡

利用設備進行材料表面及折彎處裂紋觀察
裁切后之切斷面及撕裂面觀察
確認并即時以CCD照相存盤
放大倍率：3x~300x

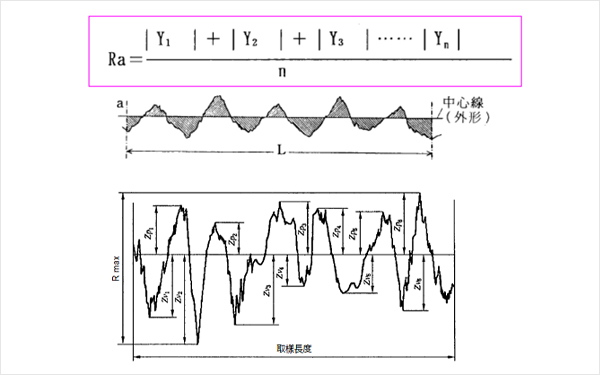

表面粗度儀

探測頭其前端尖頭為鉆石材料，沿工件表面進行掃描時其垂直方向的運動
被放大且記錄下來。
可獲得各種表面粗糙度（Ra、Rmax）等數據。

表面粗度儀

Ra越小→模具壽命增加
→連接器接觸面積增加，而降低溫升

降低溫升方法為提高：導電率，熱傳導系數，接觸面積

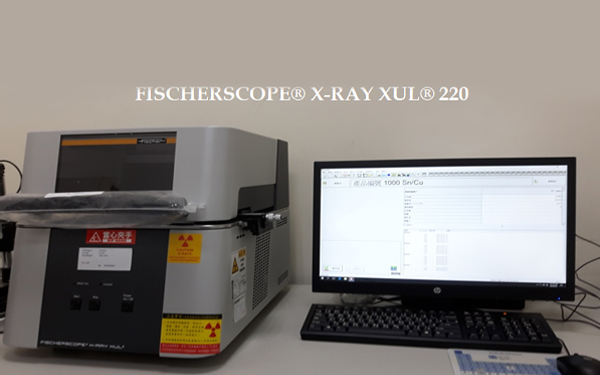

X-RAY電鍍膜厚成分分析儀

X射線熒光鍍層測厚及材料分析儀，，用于非破壞性測量鍍層厚度及分析材料成分。
最多可同時測定從氯（17）到鈾（92）中的24種元素。
允許公差范圍：膜厚檢測±5%、成分檢測±5%

導電率檢測儀

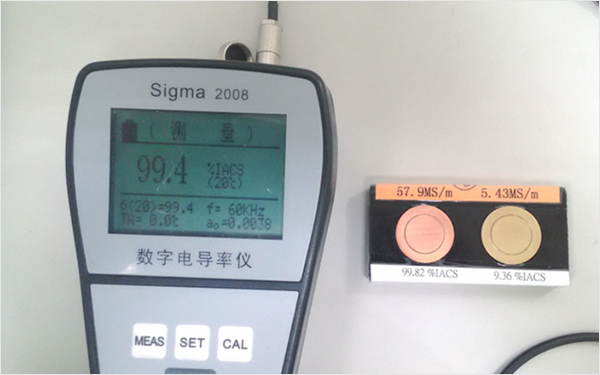

應用渦流檢測原理，測出金屬導電率。導電率測試單位統一為%IACS。
高導電率可降低：溫升及接觸阻抗
